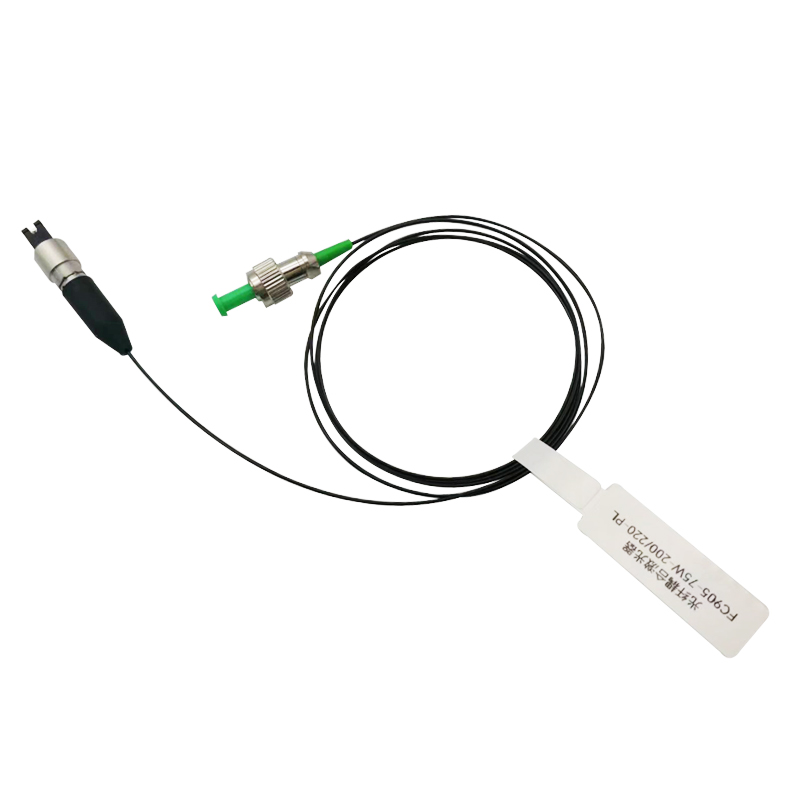

光纤耦合激光器

光纤耦合器（Coupler）是用于实现光信号分路/合路，或用于延长光纤链路的元件，也被称为分歧器（Splitter）、连接器、适配器、光纤法兰盘。它属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。

光纤耦合器的主要性能参数

光纤耦合器是一种重要的光学元件，用于实现光信号的分路和合路，以及光纤链路的延长。为了更好地了解光纤耦合器的性能，本文将介绍其主要的性能参数，包括插入损耗、附加损耗、分光比、方向性、均匀性、偏振相关损耗和隔离度。

1. 插入损耗

插入损耗（Insertion Loss）是指光纤耦合器引入的光信号损失，通常以分贝（dB）为单位表示。插入损耗越小，说明光信号经过光纤耦合器后的损失越小，系统性能越好。插入损耗的影响因素包括耦合器的制作工艺、光纤端面的质量、光纤类型和连接器类型等。

插入损耗对系统性能的影响主要体现在光信号的传输距离和信号质量上。在光纤通信系统中，光信号经过多个光纤耦合器传输后，如果每个耦合器的插入损耗较大，将会导致光信号的功率逐渐减小，影响系统的传输距离和稳定性。因此，要求光纤耦合器的插入损耗尽可能低。

2. 附加损耗

附加损耗（Additional Loss）是指光纤耦合器引入的额外光信号损失。它通常由光纤耦合器的制作工艺、几何尺寸和光学特性等因素引起。附加损耗与插入损耗不同，它不是由光纤耦合器本身引起的必然损失，而是可以采取措施加以控制的。

附加损耗对系统性能的影响与插入损耗类似，它会导致光信号的功率下降，影响系统的传输距离和稳定性。为了降低附加损耗，可以采取一些措施，如优化光纤耦合器的制作工艺、提高光纤端面的平整度和匹配度等。

3. 分光比

分光比（Split Ratio）是指光纤耦合器输出的光信号功率分配比例。对于一个n路光纤耦合器，如果将其输出端口分为n部分，每一部分的输出功率比为1:2:4:...:2^(n-1)，则该光纤耦合器的分光比为1:2:4:...:2^(n-1)。分光比的选择取决于系统的具体需求和应用场景。

分光比对系统性能的影响主要表现在光信号的合成和测量方面。在多路复用和解复用系统中，如果各路光信号的功率分配不均匀，将会导致系统性能下降，甚至无法正常工作。因此，需要根据实际需求选择合适的分光比，以保证系统性能的稳定性和可靠性。

4. 方向性

方向性（Directivity）是指光纤耦合器对于不同方向入射的光信号的传输差异。一般来说，光纤耦合器具有一定的方向性，对于特定方向的光信号传输效率较高，而对于其他方向的光信号传输效率较低。方向性的大小通常用分贝（dB）或角度（°）来表示。

方向性对系统性能的影响主要表现在光的收集和信号合成方面。在某些应用场景下，需要收集多个光纤芯线的光信号并进行合成，这时如果光纤耦合器的方向性差异较大，将会导致光信号的收集效率下降，并影响最终的信号质量。因此，需要选择方向性较好的光纤耦合器，以保证系统性能的稳定性和可靠性。

5. 均匀性

均匀性（Uniformity）是指光纤耦合器各输出端口输出光信号的功率差异。一般来说，光纤耦合器的输出端口分为n路，各路输出的光信号功率存在一定的差异。均匀性越差，说明各路输出光信号的功率差异越大；均匀性越好，说明各路输出光信号的功率差异越小。

均匀性对系统性能的影响主要表现在光的合成和测量方面。在多路复用和解复用系统中，如果各路输出光信号的功率差异较大，将会导致合成光信号的质量下降，甚至无法正常工作。因此，需要选择均匀性较好的光纤耦合器，以保证系统性能的稳定性和可靠性。
